Qu'est-ce que la fonte grise ? Ses propriétés et ses applications

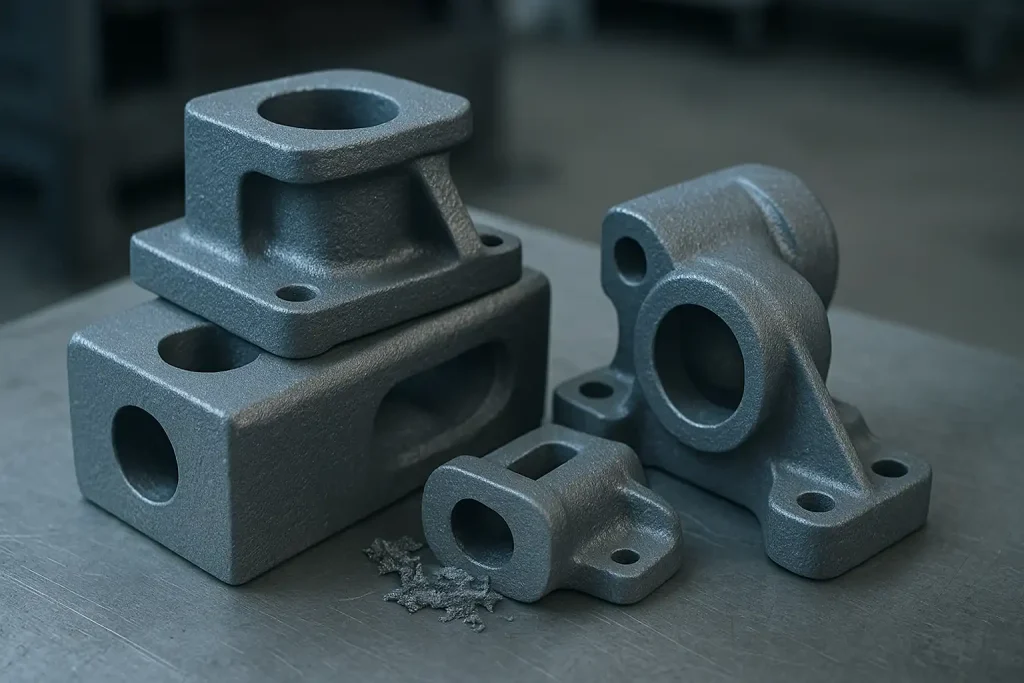

Qu'est-ce que la fonte grise ?

La fonte grise est un type de fonte, un alliage de fer et de carbone présentant une teneur relativement élevée en carbone et en silicium. Son nom provient de la couleur grise caractéristique de sa surface de fracture, due à l'exposition du graphite présent dans sa microstructure.

L'origine de la fonte grise remonte à la Chine, vers le Ve siècle avant J.-C., où la technique de coulée du fer en fusion a été mise au point pour la première fois. Cette technique a été introduite en Europe vers le XVe siècle, puis perfectionnée et largement mise en œuvre au cours de la Révolution industrielle, au XVIIIe siècle.

Propriétés de la fonte grise

Les performances de la fonte grise sont déterminées par sa microstructure unique, qui lui confère plusieurs propriétés très prisées dans les applications industrielles.

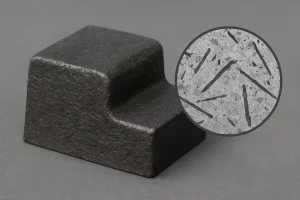

Propriétés de la fonte grise

1. Capacité d'amortissement

La fonte grise possède une excellente capacité d'amortissement, ce qui constitue sa caractéristique physique la plus marquante. La structure en graphite lamellaire présente en son sein absorbe et dissipe efficacement l'énergie des vibrations mécaniques, ce qui lui confère des propriétés d'amortissement élevées. Cette caractéristique en fait un choix idéal pour la fabrication de composants nécessitant une grande stabilité et un faible niveau de vibrations, tels que les bases des bancs de machines-outils.

2. Usinabilité

Ce matériau présente une bonne usinabilité. Cette facilité d'usinage tient à la phase de graphite qu'il contient, qui agit comme un lubrifiant lors de la coupe. Elle réduit efficacement la résistance à la coupe et l'usure des outils, et contribue à obtenir un état de surface lisse. Il s'agit là d'un facteur de coût important pour les composants nécessitant un traitement de finition important.

3. Résistance à l'usure

La fonte grise présente une bonne résistance à l'usure dans des conditions de frottement par glissement. Sa microstructure permet de retenir les lubrifiants et de former un film protecteur à la surface de frottement, ce qui empêche efficacement le contact direct métal contre métal et l'usure.

4. Résistance à la traction et ductilité

La résistance à la traction et la ductilité constituent les points faibles de la fonte grise. Lorsqu'une résistance à la traction, un allongement ou une résistance aux chocs plus élevés sont requis, les ingénieurs comparent souvent fonte grise vs fonte ductile avant de choisir le matériau définitif. Le graphite en paillettes présent dans sa microstructure agit comme un point de concentration des contraintes, ce qui rend le matériau sensible aux charges de traction et aux chocs et le rend sujet à la rupture fragile. Il s'agit donc de facteurs essentiels à prendre en compte lors de l'évaluation des applications.

5. Retrait de solidification

Au cours du processus de moulage, l'augmentation de volume provoquée par la précipitation du graphite compense en partie le retrait de solidification. Il en résulte un faible taux de retrait net, ce qui rend la fonte grise particulièrement adaptée au moulage de formes complexes soumises à des exigences dimensionnelles strictes.

Densité de la fonte grise

La densité de la fonte grise est l'une de ses propriétés physiques importantes ; elle dépend généralement de sa composition chimique et de sa vitesse de refroidissement. Étant donné que les différentes nuances de fonte grise présentent des variations au niveau de leur microstructure (notamment en ce qui concerne la teneur en graphite et le type de matrice), leur densité varie dans une fourchette donnée.

Voici les valeurs de densité de référence pour différentes nuances de fonte grise :

Nuance de fonte grise Plage de densité (g/cm³) Plage de densité (lb/in³)
HT100 (Promotion 20) 7.00 – 7.15 0.253 – 0.258
HT150 (Classe 25) 7.10 – 7.25 0.256 – 0.262
HT200 (Classe 30) 7.20 – 7.35 0.260 – 0.266
HT250 (Classe 35) 7.25 – 7.40 0.262 – 0.267
HT300 (Classe 40) 7.30 – 7.45 0.264 – 0.269

Remarque :

En règle générale, à mesure que la classe augmente (ce qui indique une résistance et une dureté plus élevées), la densité de la fonte grise a également tendance à augmenter.

La densité peut varier légèrement en fonction de la composition chimique spécifique et des paramètres du procédé de moulage.

Microstructure de la fonte grise

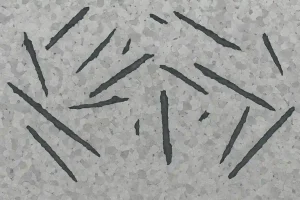

Microstructure de la fonte grise

1. La structure de base : paillettes de graphite et matrice métallique

  • Présentation générale: La microstructure de la fonte grise se compose de deux éléments principaux : Paillettes de graphite et le Matrice métallique. Ces deux composants sont les facteurs déterminants de toutes les propriétés de la fonte grise.

2. Paillettes de graphite

  • Morphologie: Le graphite se présente sous forme de paillettes au sein de la matrice métallique, dont la forme rappelle souvent celle de pétales de rose ou de vers. Leur taille, leur nombre et leur répartition influencent considérablement les performances finales du matériau.
  • Conséquences sur les biens immobiliers:
    • Impact positif: Ce sont ces paillettes de graphite qui confèrent à la fonte grise ses propriétés exceptionnelles capacité d'amortissement et usinabilité. Ils servent à la fois de lubrifiants internes et d'amortisseurs de vibrations.
    • Impact négatif: Les écailles créent également des points de concentration de contraintes au sein du matériau, qui sont à l'origine de la réduction significative de résistance à la traction et ductilité en fonte grise.

3. La matrice métallique

  • Composition: La matrice métallique est la phase métallique qui retient les paillettes de graphite. Elle est généralement composée de Ferrite, Perlite, ou une combinaison des deux.
  • Conséquences sur les biens immobiliers:
    • Matrice perlitique: Si la matrice est principalement perlitique, la fonte grise présentera une résistance et une dureté supérieures, même si son usinabilité peut être légèrement inférieure.
    • Matrice ferritique: Une matrice à prédominance ferritique se traduit par une dureté et une résistance moindres, mais le matériau présentera une meilleure ductilité.
    • Matrice mixte: En contrôlant la vitesse de refroidissement et la composition chimique pendant le processus de coulée, il est possible d'obtenir une matrice mixte perlitique-ferritique permettant d'équilibrer les propriétés du matériau.

Utilisation de la fonte grise

Grâce à sa combinaison unique de propriétés — notamment son excellente capacité d'amortissement, sa bonne usinabilité et son rapport qualité-prix —, la fonte grise trouve de nombreuses applications dans divers secteurs industriels. Son utilisation se concentre généralement dans des domaines où une résistance mécanique élevée et une ténacité aux chocs ne sont pas essentielles, mais où la stabilité et la résistance à l'usure sont particulièrement prisées.

1. Industrie des machines et des machines-outils

Dans le secteur de la construction mécanique, la fonte grise est un matériau essentiel. Les composants clés tels que les bancs, les socles et les châssis des machines-outils sont principalement fabriqués en fonte grise. Cela s'explique principalement par son exceptionnelle capacité d'amortissement, qui absorbe efficacement les vibrations générées pendant le processus d'usinage, garantissant ainsi la précision d'usinage et la qualité de surface. D'autres composants, tels que les carters de boîte de vitesses et les paliers, sont également couramment fabriqués en fonte grise.

2. Industrie automobile

La fonte grise joue un rôle essentiel dans l'industrie automobile. Parmi ses applications typiques, on peut citer les blocs-moteurs et les culasses, qui tirent parti des bonnes propriétés d'amortissement de ce matériau pour réduire le bruit et les vibrations du moteur. Sa résistance à l'usure est également cruciale pour le mouvement alternatif des pistons à l'intérieur des cylindres. De plus, la fonte grise est largement utilisée pour les disques de frein, les tambours de frein et les volants d'inertie, grâce à sa bonne résistance à l'usure et à sa conductivité thermique.

3. Secteur des tuyaux et des vannes

Dans le secteur des tuyaux et des vannes, la fonte grise est souvent utilisée dans pièce moulée en fonte des applications telles que les tuyaux, les raccords et les corps de vannes. Cela s'explique par son excellente coulabilité, qui permet de lui donner facilement des formes complexes. Sa bonne résistance à la corrosion le rend également adapté au transport de fluides tels que l'eau et le gaz.

4. Machines agricoles et engins de chantier

Dans le domaine des machines agricoles et de chantier, la fonte grise est souvent utilisée pour la fabrication de contrepoids destinés à des applications intensives. Ce choix permet de tirer parti de la haute densité et du faible coût de ce matériau. Par exemple, les contrepoids des tracteurs et des pelles mécaniques sont en grande partie fabriqués en fonte grise. D’autres composants, tels que les carters de transmission et les couvercles d’engrenages, sont également couramment fabriqués à partir de ce matériau.

Conclusion

La fonte grise reste un matériau d'ingénierie important, car sa microstructure lui confère un équilibre optimal entre capacité d'amortissement, usinabilité, résistance à l'usure, coulabilité et rapport coût-efficacité. La structure en graphite lamellaire contribue à absorber les vibrations et à améliorer les performances d'usinage, tandis que la matrice métallique influe sur la résistance, la dureté et le comportement global en service.

Cependant, la fonte grise ne convient pas à toutes les conditions de charge. En raison de sa résistance à la traction et de sa ductilité limitées, elle est davantage adaptée aux socles de machines, aux carters, aux composants de freins, aux corps de vannes, aux tuyaux et aux contrepoids qu’aux pièces exposées à des chocs violents ou à des contraintes de traction élevées. Pour les projets nécessitant un allongement ou une résistance aux chocs plus élevés, les ingénieurs devront peut-être comparer la fonte grise à la fonte ductile ou à l’acier moulé avant de faire leur choix définitif de matériau.
