Was ist Duplex-Edelstahl?

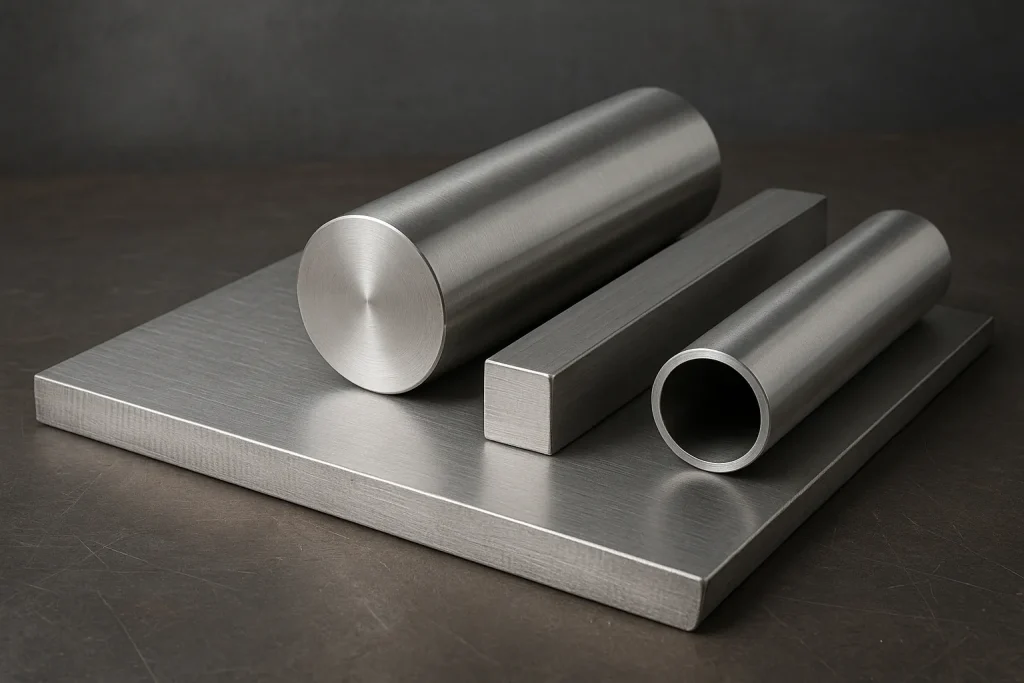

Duplex-Edelstahlwerkstoffe

Duplex-Edelstahl ist eine spezielle Stahlsorte, die ihren Namen ihrer einzigartigen Zweiphasen-Mikrostruktur verdankt: Er enthält sowohl austenitischer Edelstahl sowie ferritische Phasen, wobei jede Kristallphase etwa 50% ausmacht. Diese präzise Mikrostruktur bildet die Grundlage für die hohe Leistungsfähigkeit von Duplex-Edelstahl. Die ferritische Phase sorgt für hohe Festigkeit und Beständigkeit gegen Spannungsrisskorrosion, während die austenitische Phase eine hervorragende Zähigkeit und Duktilität gewährleistet. Diese perfekte Kombination ermöglicht es Duplex-Edelstahl, die Einschränkungen von einphasigen Stählen zu überwinden, und macht ihn zu einem Werkstoff, der sowohl Festigkeit als auch Korrosionsbeständigkeit bietet.

Dieser Artikel bietet einen umfassenden Überblick über die Eigenschaften, Sorten und Anwendungsbereiche von Duplex-Edelstahl und geht auf häufig gestellte Fragen ein.

Historische Entwicklung

Die Ursprünge des Duplex-Edelstahls lassen sich bis in die 1930er Jahre in Schweden zurückverfolgen, wo er ursprünglich für den Einsatz in der Sulfitpapierindustrie entwickelt wurde, um Chloridkorrosion zu widerstehen. Aufgrund der damaligen Schmelztechnologien blieb seine Anwendung jedoch begrenzt. Erst in den 1970er Jahren, mit der Weiterentwicklung von Argon-Sauerstoff-Entkohlung (AOD) Dank dieser Schmelztechnologie gelang es den Forschern, den Kohlenstoff- und Stickstoffgehalt im Stahl präzise zu steuern. Dieser Durchbruch stabilisierte das Verhältnis von Austenit und Ferrit, was zur großtechnischen Herstellung und zum Einsatz von 2205, die zweite Generation der Duplex-Edelstähle. Die anschließende Entwicklung von stickstoffangereicherten Super-Duplex-Edelstählen (wie beispielsweise 2507) In den 1980er Jahren wurde ihr Einsatzbereich auf noch anspruchsvollere Umgebungen ausgeweitet, wodurch sie zu einem unverzichtbaren Hochleistungswerkstoff in der modernen Industrie wurden.

Mikrostruktur

Mikrostruktur von Duplex-Edelstahl

Es besteht sowohl aus austenitischem als auch aus ferritischer Edelstahl Kristallphasen, die typischerweise in abwechselnden streifen- oder inselartigen Strukturen angeordnet sind. Die austenitische Phase weist eine flächenzentrierte kubische (FCC) Struktur auf, während die ferritische Phase eine raumzentrierte kubische (BCC) Struktur aufweist. Diese duale Struktur vereint die Vorteile beider Kristallphasen: Die Korngrenzen der ferritischen Phase können das Risswachstum wirksam aufhalten und sorgen so für hohe Festigkeit und Beständigkeit gegen Spannungsrisskorrosion. Gleichzeitig gewährleisten die Zähigkeit und Duktilität der austenitischen Phase die Zuverlässigkeit des Werkstoffs bei der Verarbeitung und im Einsatz.

Zusammensetzung

Die folgende Tabelle zeigt den typischen Bereich der wichtigsten Legierungselemente für gängige Duplex-Sorten.

Zusammensetzung von Duplex-Edelstahl

Legierungselement 2205 (Standard) 2507 (Super) 2101 (Lean) 32760 (Super)
Chrom (Cr) 22% – 23% 24% – 26% 21% – 22% 24% – 26%
Nickel (Ni) 4.5% – 6.5% 6% – 8% 1.5% – 2.5% 6% – 8%
Molybdän (Mo) 3% – 3.5% 3% – 5% 0.1% – 0.8% 3% – 4%
Stickstoff (N) 0.14% – 0.20% 0.24% – 0.32% 0.20% – 0.25% 0.20% – 0.30%
Kohlenstoff (C) ≤0,030% ≤0,030% ≤0,030% ≤0,030%
Mangan (Mn) ≤2% ≤1,21 TP3T 4% – 6% –
Silizium (Si) ≤1% ≤0,81 TP3T – –
Phosphor (P) ≤0,03% ≤0,035% – –
Kupfer (Cu) – – 0.1% – 0.8% 0.5% – 1.0%
Wolfram (W) – – – 0.5% – 1.0%

Leistung

Die einzigartige Struktur von Duplex-Edelstahl verleiht ihm hervorragende Eigenschaften und macht ihn zu einem bevorzugten Werkstoff für anspruchsvolle Anwendungen. Die folgende Tabelle enthält detaillierte Angaben zu den spezifischen Eigenschaften gängiger Duplex-Edelstahlsorten.

Eigenschaft 2205 (Standard-Duplex) 2507 (Super-Duplex) 2101 (Lean Duplex) 32760 (Super-Duplex)
Zugfestigkeit 620 – 880 MPa 800 – 1000 MPa 600 – 850 MPa 780 – 950 MPa
Streckgrenze mindestens 450 MPa mindestens 550 MPa mindestens 400 MPa mindestens 550 MPa
Korrosionsbeständigkeit Hervorragende Beständigkeit gegen Lochfraß, Spaltkorrosion und Spannungskorrosion in chloridhaltigen Umgebungen. Extrem hohe Beständigkeit gegen Lochfraß, Spaltkorrosion und Spannungskorrosion. Übertrifft die Sorte 2205. In vielen Umgebungen vergleichbar mit 304L, jedoch mit überlegener Beständigkeit gegen Spannungsrisskorrosion. Außergewöhnliche Korrosions- und Erosionsbeständigkeit. Einsatz in extrem aggressiven Umgebungen.
Zähheit Gut, insbesondere bei niedrigen Temperaturen bis hinunter zu -50 °C. Gut, mit Beständigkeit gegen Versprödung. Gut. Ausgezeichnet.

Arten von Duplex-Edelstahl

Duplex-Edelstahl ist kein einzelner Werkstoff, sondern eine Familie von Werkstoffsorten, die je nach Legierungszusammensetzung und Eigenschaften in verschiedene Typen unterteilt werden.

  • Schlanker Duplexstahl: Diese Legierungen reduzieren den Anteil an teurem Nickel und gleichen dies durch einen höheren Mangan- und Stickstoffgehalt aus, um die Leistungsfähigkeit aufrechtzuerhalten. Ein Paradebeispiel hierfür ist 2101, das eine kostengünstige Lösung mit guter Korrosionsbeständigkeit bietet und häufig in der Architektur und im Bauwesen zum Einsatz kommt.
  • Standard-Duplexstahl: Vertreten durch 2205, dies ist die am häufigsten verwendete und ausgewogenste Güteklasse, die eine hervorragende Kombination aus Festigkeit und Korrosionsbeständigkeit bietet. Sie ist die erste Wahl für die meisten Anwendungsfälle.
  • Super-Duplex-Stahl: Noten wie 2507 und 32760 Sie enthalten höhere Anteile an Chrom, Molybdän und Stickstoff. Dadurch sind sie extrem fest und korrosionsbeständig. Sie wurden speziell für besonders aggressive Umgebungen entwickelt, wie beispielsweise die Meerwasserentsalzung und stark saure Medien.

Noten

Duplex-Edelstähle sind je nach Korrosionsbeständigkeit und Festigkeit in verschiedenen Güteklassen erhältlich. Hier sind einige gängige Duplex-Edelstahlsorten und ihre Anwendungsbereiche:

Note Allgemeiner Name Wichtigste Eigenschaften Typische Anwendungsbereiche
2205 Standard-Duplexstahl Ausgewogenes Verhältnis von Festigkeit und Korrosionsbeständigkeit Öl- und Gasindustrie, Chemieingenieurwesen, Schiffsbau
2507 Super-Duplex-Stahl Extrem hoch Korrosionsbeständigkeit Meerwasserentsalzung, aggressive saure Umgebungen
2101 Magerstahl (Duplex) Kostengünstig, gute Korrosionsbeständigkeit Bauwesen, Leichtindustrie
32760 Super-Duplex-Stahl Extrem hohe Festigkeit und Korrosionsbeständigkeit Tiefseeausrüstung, Wärmetauscher

Probleme beim Schweißen

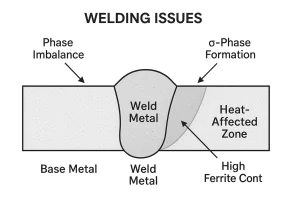

Diagramm zu Schweißproblemen

Das Schweißen von Duplex-Edelstahl ist komplexer als das Schweißen von einphasigen Edelstählen. Die größte Herausforderung besteht darin, das Gleichgewicht zwischen der austenitischen und der ferritischen Phase in der Schweißnaht aufrechtzuerhalten. Wenn der Wärmezyklus beim Schweißen nicht ordnungsgemäß gesteuert wird, können folgende Probleme auftreten:

  • Phasenungleichgewicht: Die beim Schweißen entstehende Wärme kann das Phasengleichgewicht in der Schweißnaht und der Wärmeeinflusszone beeinflussen. Eine übermäßige Wärmezufuhr oder eine zu schnelle Abkühlung kann zu einem zu hohen Ferritanteil führen, wodurch die Zähigkeit und Korrosionsbeständigkeit des Werkstoffs beeinträchtigt werden.
  • Entstehung schädlicher Phasen: Eine längere Einwirkung bestimmter Temperaturbereiche (z. B. zwischen 800 °C und 950 °C) kann zur Bildung spröder intermetallischer Phasen wie der Sigma-Phase (σ-Phase) führen. Diese schädlichen Phasen können die Zähigkeit, Duktilität und Korrosionsbeständigkeit des Werkstoffs erheblich beeinträchtigen.

Daher erfordert das Schweißen von Duplex-Edelstahl eine strenge Kontrolle der Wärmezufuhr, der Zwischenlagentemperatur und der Abkühlgeschwindigkeit. Der Einsatz spezieller Schweißzusätze, deren Zusammensetzung der des Grundwerkstoffs sehr nahe kommt, ist ebenfalls unerlässlich, um sicherzustellen, dass die Schweißnaht ihre hervorragenden mechanischen und korrosionsbeständigen Eigenschaften beibehält.

Häufig gestellte Fragen

Was ist der Unterschied zwischen Duplex-Edelstahl und Edelstahl 316?

  • Edelstahl 316 ist ein austenitischer Edelstahl mit mäßiger Festigkeit und Korrosionsbeständigkeit, weist jedoch eine geringe Beständigkeit gegen Spannungsrisskorrosion auf.
  • Duplex-Edelstahl (z. B. 2205) weist die doppelte Festigkeit von 316 auf und bietet eine deutlich bessere Beständigkeit gegen Lochfraß und Spannungsrisskorrosion in chloridhaltigen Umgebungen.

Was ist das Äquivalent zu Duplex-Edelstahl 2205?

International gilt als ASTM-Güteklasse für 2205 S32205. Zu den entsprechenden Schulabschlüssen in anderen Ländern gehören in China 022Cr22Ni5Mo3N und die EU 1.4462.

Ist 304 ein Duplex-Edelstahl?

Nein, Edelstahl 304 ist ein klassischer austenitischer Edelstahl, dessen Mikrostruktur fast ausschließlich aus der austenitischen Phase besteht.

Wie hoch ist der Preis pro Kilogramm für Duplex-Edelstahl?

Der Preis für Duplex-Edelstahl liegt im Allgemeinen bei höher als herkömmliche Edelstähle (wie 304 und 316), da seine Legierungszusammensetzung teurere Elemente wie Chrom, Molybdän und Nickel enthält. Der konkrete Preis hängt von der Güteklasse, Angebot und Nachfrage auf dem Markt, der Produktform (Bleche, Rohre usw.) sowie vom Lieferanten ab.

Zusammenfassung

Mit seiner überragenden Kombination von Eigenschaften bietet Duplex-Edelstahl unvergleichliche Vorteile bei der Bewältigung komplexer und anspruchsvoller industrieller Herausforderungen. Er ist nicht nur ein Werkstoff, sondern ein Beleg für den Fortschritt der modernen Ingenieurtechnik. Ganz gleich, ob Sie nach einem Werkstoff suchen, der sowohl hohe Festigkeit als auch hervorragende Korrosionsbeständigkeit aufweist, oder nach der perfekten Balance zwischen Wirtschaftlichkeit und Leistung – Duplex-Edelstahl ist eine ideale Wahl, die es wert ist, in Betracht gezogen zu werden.

Für Stahlguss Bei Projekten mit Duplex-Edelstahl oder anderen korrosionsbeständigen Legierungen sind die Materialauswahl und die Steuerung des Gießprozesses entscheidend, um ein Gleichgewicht zwischen Festigkeit, Korrosionsbeständigkeit und den Anforderungen der Endanwendung herzustellen.
